MOS6000CP Tam Otomatik Alüminyum Güneş Paneli Çerçeve Üretim Hattı

MOS6000CP Tam Otomatik Alüminyum Güneş Paneli Çerçeve Üretim Hattı

MOS6000CP Tam Otomatik Alüminyum Güneş Paneli ÇerçevesiÜretim Hattı

MOS6000CP, özellikle alüminyum güneş çerçevesini kesmek için tasarlanmış tam otomatik bir makine işleme hattıdır.

profilleri 45 derecede açınız, daha sonra zımbalayıp deliniz. Hat toplam 23 servo kontrollü eksene sahiptir ve

Başlangıçta yükleme ve çıkışta boşaltma dışında tam otomatik olarak çalıştırılır. Komple hat oluşturuldu

2 ana üniteden oluşan;

1 inci. Ünite yalnızca “Çerçeve Profillerinin Uzun Tarafını” 6 parçayı aynı anda kesmek ve daha sonra işlemek için tasarlanmıştır.

birer birer.

2.. Ünite yalnızca “Çerçeve Profillerinin Kısa Tarafı”nı 6 parçayı aynı anda kesmek ve daha sonra işlemek için tasarlanmıştır.

köşe bağlantı braketlerinin otomatik olarak bunlara yerleştirilmesi ve takviye edilmesi de dahil olmak üzere tek tek

hidrolik sıkma.

3. olarak. tüm Hattın bir parçası ve isteğe bağlı ekipman olarak; “Köşe Braketleri Otomatik Kesim” mevcuttur

Köşe köşebentlerini toplu miktarda otomatik olarak kesen makine”. Bu köşe desteklerine Kısa

Kısa profillere otomatik olarak eklemek için çerçeve profilleri çizginin yan tarafındadır.

FOTOĞRAFLAR

ÖZELLİKLER

ÖZELLİKLER

Genel Özellikler:

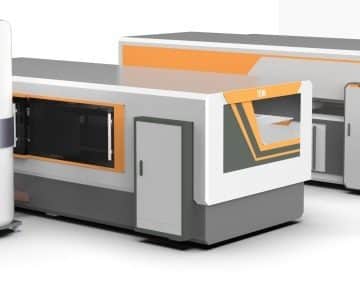

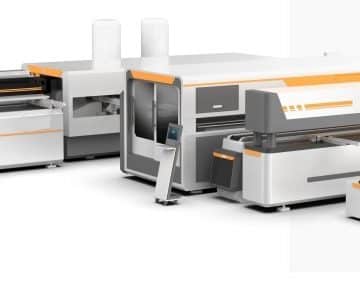

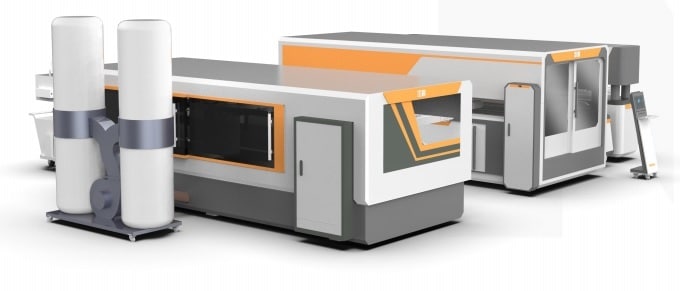

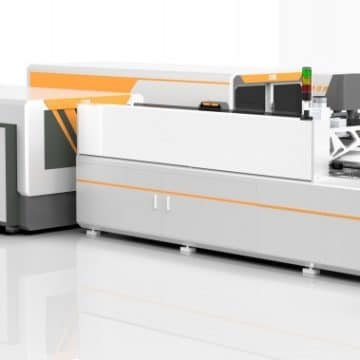

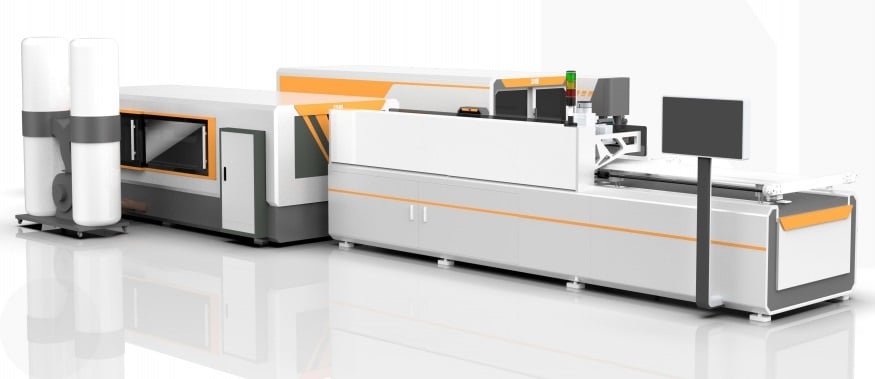

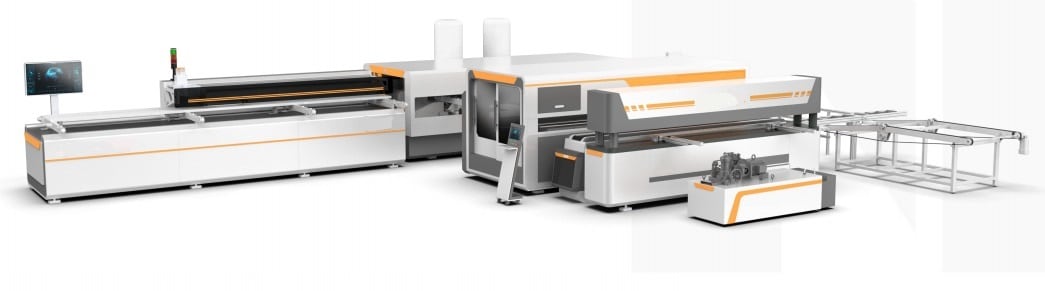

Kesme ve Delme Merkezi, güneş panelinin uzun ve kısa çerçevesi için çok sayıda işleme yöneliktir

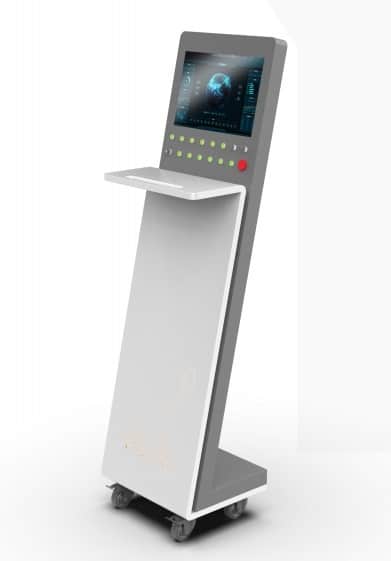

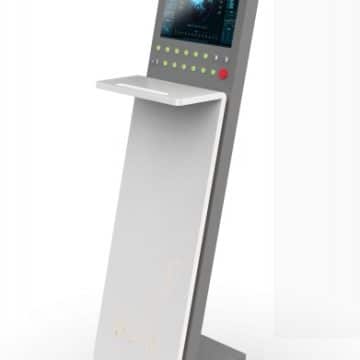

Bu makine hatlarında her aşamada CNC kontrolünü komple servo sürüş sistemi ile uygulayın. İnsan-makine

arayüz parametre ayarı, arıza alarm içeriği ekranı, üretim atımı izleme, çıkış kaydı vb. içindir.

Uzun çerçeve ve Kısa çerçevenin işlenmesi iki alt satıra ayrılmıştır.

Uzun çerçeve işleme hattı: Otomatik besleme – Otomatik kesme – Otomatik alüminyum talaş toplama –

Otomatik perçinleme noktası – Otomatik delme ve Otomatik taşıma

Kısa çerçeve işleme hattı: Otomatik besleme – Otomatik kesme – Otomatik alüminyum talaş toplama –

Köşe braketinin otomatik yerleştirilmesi – Otomatik perçinleme noktası – Otomatik delme ve Otomatik taşıma

Klipsli köşe konnektör sistemini benimseyin. 12 saatte 10.000 adet uzun çerçeve ve 10.000 adet kısa çerçeve civarında tam çıkış kapasitesi

MOS6000CP tam otomatik alüminyum güneş paneli çerçeve üretim makinesidir

Hattın bu kısmı yalnızca Kısa kenar çerçeve profillerinin işlenmesine ayrılmıştır ve aşağıdaki işlemleri gerçekleştirir:

İşlemler: Otomatik 6 parçalı profil besleme, alüminyum profillerin 45⁰’de kesilmesi, otomatik köşe ekleme

braketlerin sıkıştırılması ve profil sonunun otomatik olarak tek tek aktarılması, otomatik delme

işlemler ve profillerin boşaltılması. Kesme makinesi, temiz bir kesim için alüminyum talaş toplama ünitesini içerir

operasyon. (Müşterinin teknik çizimlerine göre tasarlanacak delme kalıpları)

EKİPMAN

Hattın bu kısmı yalnızca Uzun kenar çerçeve profillerinin işlenmesine ayrılmıştır ve aşağıdaki işlemleri gerçekleştirir:

İşlemler: 6 parça halinde otomatik profil besleme, alüminyum profillerin 45⁰’de kesilmesi, otomatik enine aktarma

profillerin tek tek işlenmesi, otomatik delme işlemleri ve profillerin boşaltılması. Kesme makinesi şunları içerir:

Temiz bir çalışma için alüminyum talaş toplama ünitesi. (Punchind kalıpları teknik resimlere göre tasarlanacaktır.)

müşteri)
